Drehstrom und Drehmoment / Three-phase electric power

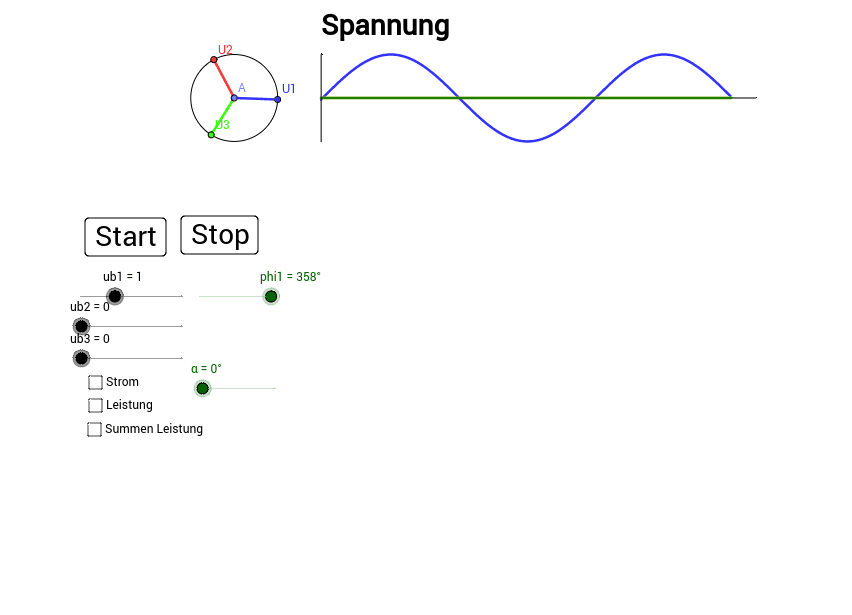

In dieser Datei wird ein Wechsel- bzw. Drehstromsystem dargestellt. Es soll zeigen, welchen entscheidenen Unterschied zwischen einem Wechsel- und Drehstromsystem vorhanden ist.
a) Blende den Strom ein und beobachte Spannung und Strom. Beschreibe, wie sich beide zueinander verhalten und was das für den Widerstand zu bedeuten hat.
b) Blende die Wirkleistung ein und beobachte Ihren Verlauf. Beschreibe zwei Unterschiede zwischen Spannung/Strom und der Leistung.
c) Blende die Wirkleistung (Summe) ein. Diese sollte ähnlich Verlaufen, wie die Wirkleistung nur mit unterschiedlicher Amplitude, da eine andere Skalierung vorhanden ist.
d) Verändere nun die Schieberegler der beiden anderen Spannungen ub2 und ub3 auf 1 und beschreibe, was mit der Wirkleistung (passiert) passiert.
e) Das Drehemoment einer Maschine ergibt sich aus dem Drehmoment mal der Winkelgeschwindigkeit P = M * w. Beschreibe die Konsequenz für die mechanische Auslegung einer fiktiven elektrischen Maschine, wenn Sie als Wechsel- oder Drehstrommaschine ausgelegt. wird.
f) Überlege Dir, welchen Einfluss ein einphasiger Kurzschluss für die Drehstrommaschine hat. Schaue Dir dazu wieder das Drehmoment an.
