Transformaciones isométricas

Las transformaciones isométricas son transformaciones de figuras en el plano que se realizan sin variar las dimensiones ni el área. La figura inicial y la final son geométricamente congruentes. Existen 3 tipos de transformaciones isométricas: a) Traslación: Consiste en desplazar cada punto de la figura plana en distancias congruentes en una misma dirección. b) Rotación: Consiste en girar cada punto de una figura plana en torno a un punto llamado centro con un ángulo fijo de giro. c) Simetría: Consiste en reflejar cada punto de la figura plana en torno a un punto llamado centro o un eje axial. De este último se diferencian en dos casos. c.1) Simetría Central: Reflejamos una figura plana a través de un punto que puede ser un vértice de la figura o un punto en el exterior. Propiedades: Supongamos que tenemos un polígono de vértices con entonces: Sea punto central, entonces para cualquier . Además los puntos son colineales para todo . c.2) Simetría Axial: Reflejamos una figura a través de un eje o recta que se encuentra en el exterior del polígono. Propiedades: Supongamos que tenemos un polígono de vértices con y una recta entonces: para todo . De lo anterior tenemos que las distancias de a coinciden con las rectas perpendiculares a . Luego es Mediatriz o Simetral de los segmentos .

Transformaciones isométricas

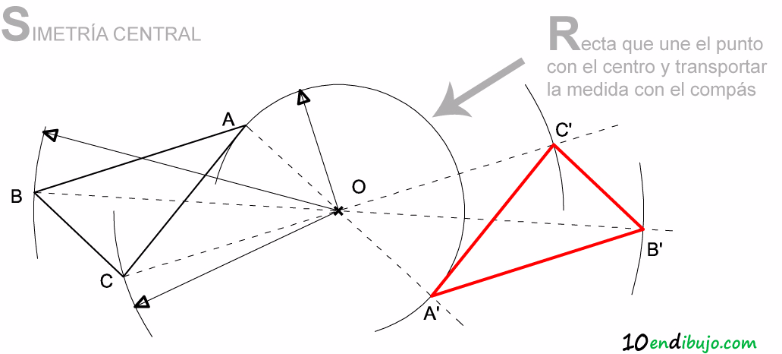

Podemos observar que el polígono de la figura es un Triángulo de vértices [math]ABC[/math]. A modo de recuerdo, podemos ver que el uso del instrumento llamado compás nos permite copiar las distancias de los vértices al centro [math]O[/math].
Podemos observar que el polígono de la figura es un Triángulo de vértices . A modo de recuerdo, podemos ver que el uso del instrumento llamado compás nos permite copiar las distancias de los vértices al centro .
Podemos observar que el polígono de la figura es un Triángulo de vértices [math]ABC[/math]. Análogo al ejemplo anterior, podemos ver que el uso del instrumento llamado compás nos permite copiar las distancias de los vértices al eje de simetría [math]l[/math].
Podemos observar que el polígono de la figura es un Triángulo de vértices . Análogo al ejemplo anterior, podemos ver que el uso del instrumento llamado compás nos permite copiar las distancias de los vértices al eje de simetría .

Simetría Central

GP8_Transformaciones_isometricas

Construcción

Construir usando solo regla y compás. 1- Simetría Axial

Simetría Axial

Construcción

2- Simetría Central

Simetría Central
