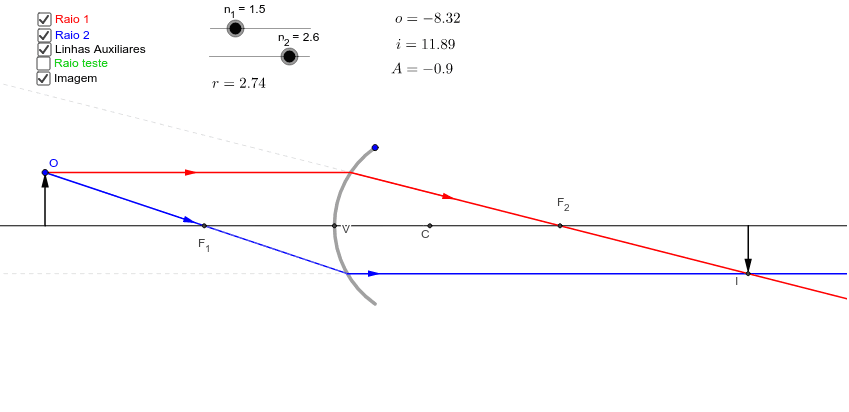

Refração em superfícies esféricas - Traçado de raios
- Escolha o valor dos índices de refração movendo os cursores n1 e n2 .
- Escolha a posição do objeto arrastando o ponto O.
- Escolha a curvatura da superfície, arrastando o ponto azul no alto da curva a cinzento.
- São apresentados os valores do raio de curvatura r, da coordenada objeto o, da coordenada imagem i e da ampliação A
Algumas questões:
1. Quando é que a refração em superfícies esféricas é convergente ou divergente?
2. Que tipo de imagens são produzidas por refrações divergentes? E pelas convergentes?
3. Consegue verificar a validade da Equação das Superfícies Refratoras?
4. Quando é que o foco secundário se encontra à direita da superfície refratora? Quando é que fica à esquerda?
5. E quanto ao foco primário?
6. Algum dos focos se encontra no ponto médio entre o centro de curvatura e o vértice?
7. De que lado da superfície se formam imagens virtuais? E quanto às imagens reais?
8. É possível a formação de uma imagem real e direita?
