La cuerda vibrante
Esta actividad pertenece al libro de GeoGebra Música y Matemáticas y al libro de GeoGebra Funciones.
El curioso comportamiento de una cuerda al vibrar generó un interés excepcional entre los matemáticos, dando lugar a una de las controversias más encendidas y fructíferas en la historia de las Matemáticas.
Hasta el siglo XVIII, la matemática no se encuentra lo suficientemente avanzada para abordar este problema. En 1715, Brook Taylor encuentra que el movimiento de un punto arbitrario de la cuerda es el de un péndulo simple y, como consecuencia, la forma de la curva que toma la cuerda en un instante dado debería ser sinusoidal.
Pero el sonido fundamental correspondiente a esa vibración pendular no es el único que emite la cuerda al vibrar. Simultáneamente, se producen otros sonidos (parciales) de menor intensidad. La distribución e intensidad de estos parciales (timbre) diferencian instrumentos o voces que ejecuten la misma nota.
En el caso de los instrumentos de cuerda y viento, las frecuencias de estos parciales son múltiplos de la frecuencia fundamental F. De estos múltiplos (armónicos), el primero es la propia frecuencia fundamental, el segundo el doble (2F), el tercer armónico el triple (3F), etc.
Ahora bien, lo curioso es que la cuerda no varía alternativamente entre un armónico y otro, sino que emite todos los sonidos armónicos al mismo tiempo. He aquí la miga de la cuestión, causa de intriga y discusión entre los matemáticos: ¿cómo se las arregla la cuerda para vibrar de varias formas distintas a la vez? Esto es lo que se preguntaban matemáticos geniales como D'Alembert, Daniel Bernoulli, Euler, Fourier y Dirichlet.

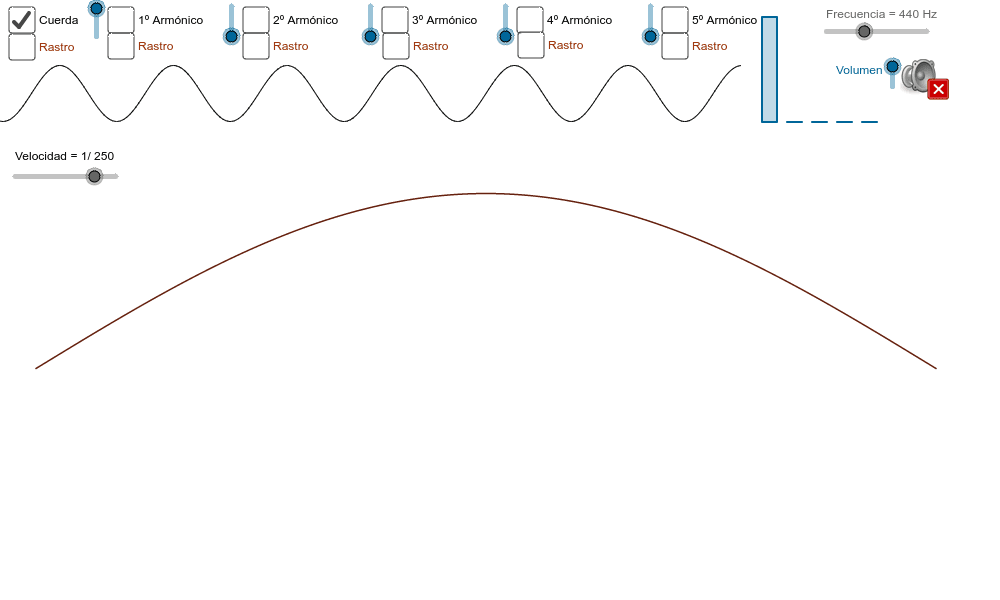

| | ¿Por qué múltiplos exactos? Al pulsar la cuerda se produce una onda transversal viajera, como una ola, que recorre la cuerda hasta los extremos, con una cierta amplitud (separación máxima respecto del punto de reposo). Allí, incapaz de continuar su propagación, se refleja. Esto ocasiona que dos ondas reflejadas en los extremos viajen una contra otra hasta superponerse en la cuerda. La suma de estas dos ondas reflejadas es una onda longitudinal llamada onda estacionaria. Este nombre se debe a que, al superponerse, las ondas reflejadas parecen dejar de propagarse, convirtiéndose en una oscilación de la cuerda. (Esta oscilación es la que se propagará al aire, y es la que muestra esta aplicación.) Cada onda reflejada habrá recorrido dos veces la longitud de la cuerda hasta encontrarse de nuevo en el extremo de partida. Así que la longitud de la onda estacionaria es el doble de la longitud de la cuerda. Ahora bien, al superponerse las dos ondas transversales para formar la onda estacionaria, pueden aparecer puntos (nodos) en donde las ondas se encuentren desfasadas 180º, así que en ellos la amplitud será nula (no se mueven). Estos nodos actúan como extremos fijos de partes de la cuerda, por lo que la vibración de estas partes emitirá un sonido más agudo (con mayor frecuencia). Para que los nodos aparezcan, tienen que estar distribuidos por igual a lo largo de la cuerda. Por lo tanto, las longitudes de esos trozos de cuerda tienen que ser divisores de la longitud total de la cuerda. Como la frecuencia es inversamente proporcional a la longitud, se deduce que los nuevos sonidos tienen que tener como frecuencia un múltiplo de la frecuencia fundamental, es decir, tienen que ser armónicos. |
Autor de la construcción y la actividad: Rafael Losada Liste.
Esta actividad está presente en el Proyecto Gauss
